İmmobilizer Nedir? Nasıl Çalışır? Parçaları Nelerdir?

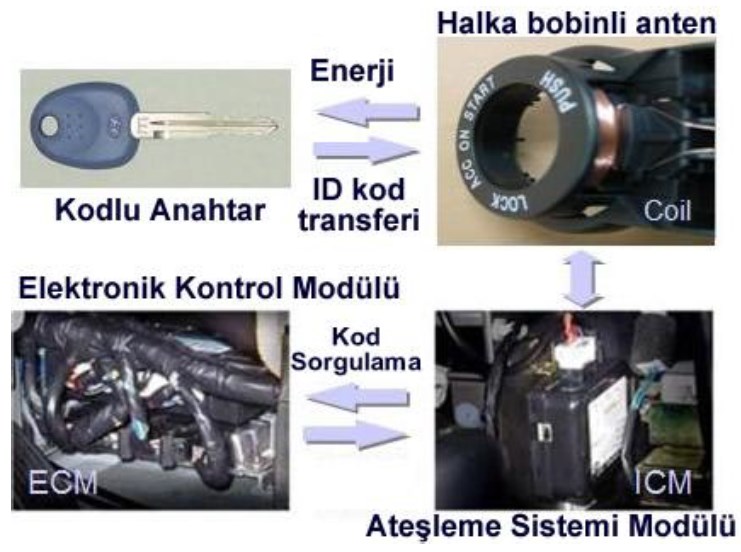

İmmobilizer, araçların çalıştırma sistemine takılan elektronik bir devredir. Bu elektronik devrenin bir parçası arabayı çalıştıran kontak anahtarı içindedir ve bu parça tamamlanmadan motor çalışmaz. Bu nedenle, İmmobilizer olan otomobillerin, “düz kontak” ile çalıştırılması mümkün değildir. İmmobilizer sisteminin temel elemanları aşağıda görülmektedir.

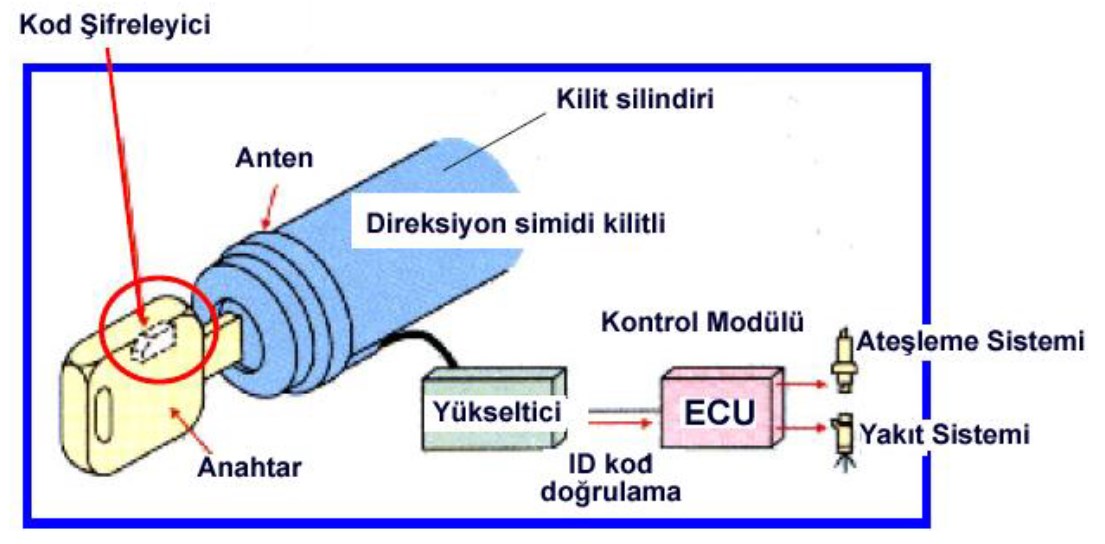

Araçta kontak anahtarı çıkartıldığında, otomatik olarak devreye giren bu sistem ile hırsızlığa karşı ekstra koruma sağlanmaktadır. İmmobilizer sistemin diğer ismi şifre (code) sistemidir. Bu şifre sistemi ile elektronik olarak motor bloke edilmektedir. Kontak anahtarı silindirine sürücü anahtarı yerleştirildiğinde, sürücü anahtarı üzerinde bulunan elektronik kod üreteci, sistemin elektronik kontrol modülüne, kontak anahtarı üzerinde bulunan halka şeklindeki anten vasıtasıyla bir kod gönderir. Bu kod, doğru olarak algılandığında ECU, ateşleme ve yakıt sistemlerini çalıştırır. Aksi durumda, yanlış anahtar veya anahtarsız bir çalıştırma denendiğinde, ECU bunu doğru kod olarak algılamayacak ve ateşleme-yakıt sistemlerini çalıştırmayacaktır. Aşağıdaki şekilde İmmobilizer sisteminin çalışması görülmektedir.

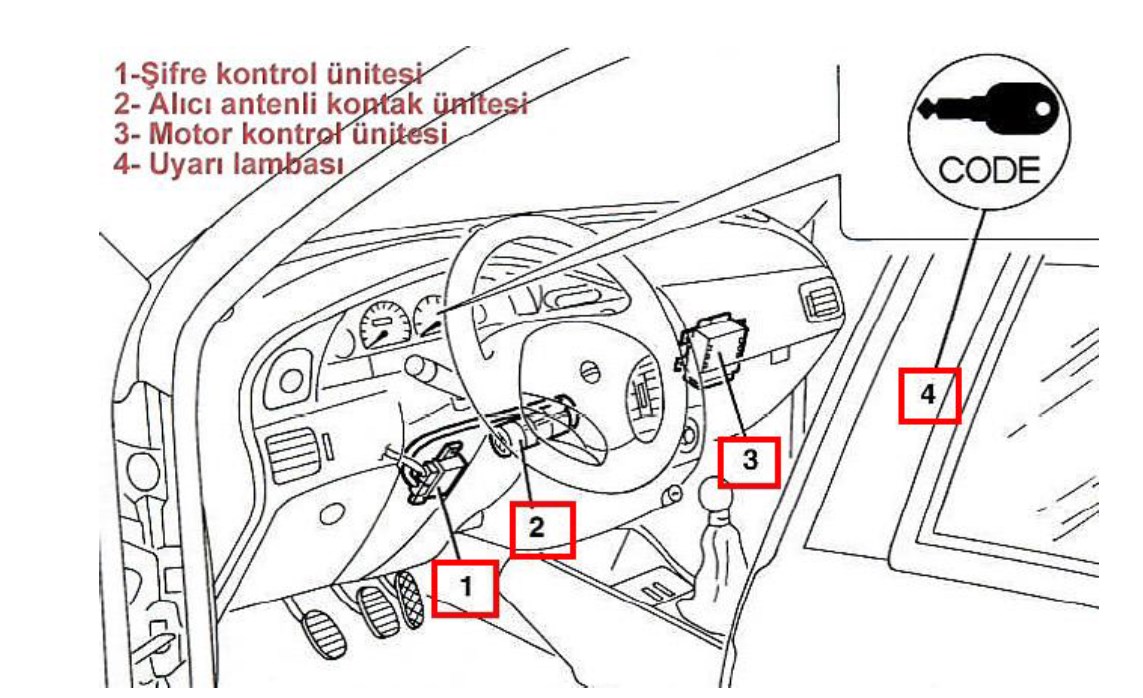

Sistemin temel parçaları; motor kontrol ünitesi, şifre kontrol ünitesi, şifre kartı, alıcı antenli kontak ünitesi ve uyarı lambasıdır. Aşağıdaki şekilde sistemin elemanları ve yerleri görülmektedir.

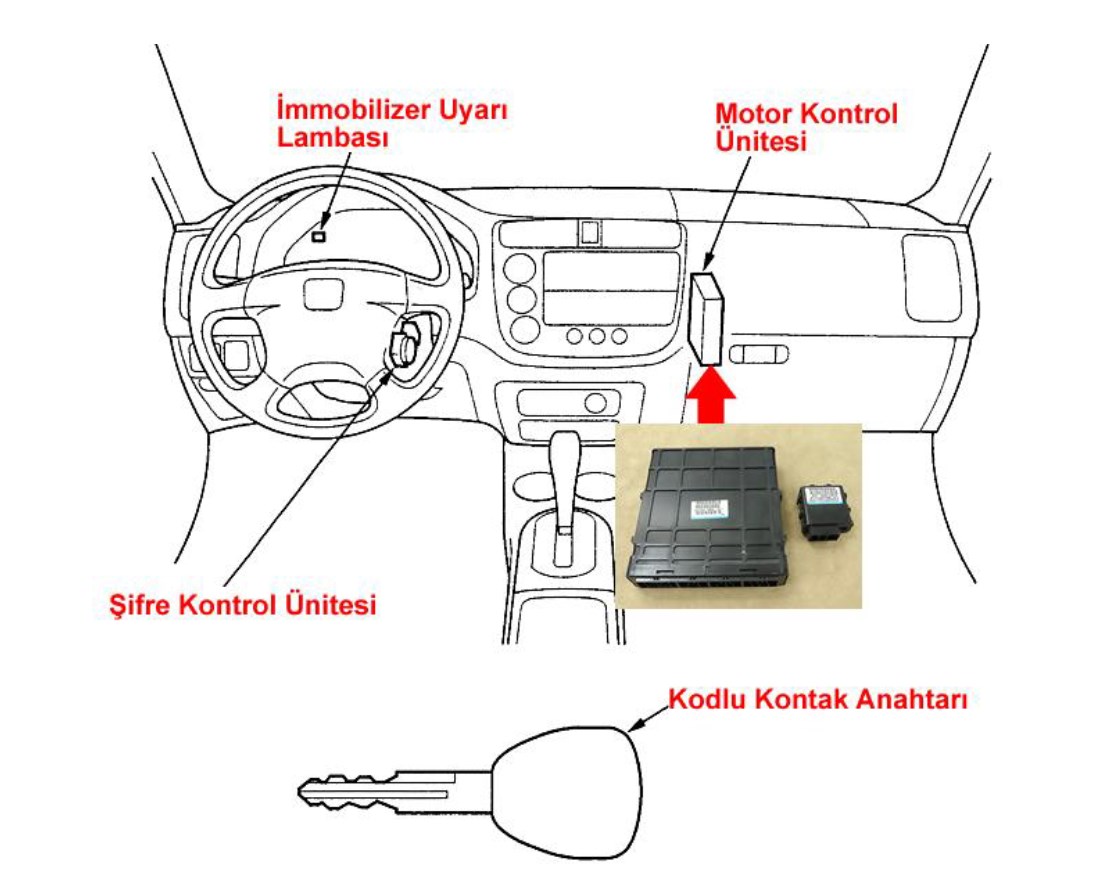

Motor Kontrol Ünitesi: Motor kontrol ünitesi esas şifreyi (master şifreyi) içerdiğinden, şifre sisteminin en önemli elamanıdır. Kontak anahtarı MAR konumunda iken motor kontrol ünitesi, şifre kontrol ünitesinden şifreyi ister. Şifreyi aldıktan sonra, bunu hafızasında kayıtlı bulunan esas şifre (master şifre) ile karşılaştırır. Sonuç pozitif ise motor kontrol ünitesi motorun çalıştırılmasına izin verir. Eğer şifre kontrol ünitesinde herhangi bir arıza var ise motor kontrol ünitesi, test cihazı vasıtası ile (veya gaz pedalının kullanılması ile) acil durumda çalışma prosedürünü uygulamaya koyabilir. Araçların, motor kontrol ünitelerinin uygun şekilde çalışıp çalışmadıklarının kontrol edilmesi için birbirleri ile değiştirilmeleri kesinlikle yasaktır. Test esnasında motor kontrol ünitesi değiştirilmeden önce, test edilen elemanın gerçekten arızalı olduğundan emin olunuz. Yeni motor kontrol ünitesi temin edildiğinde, kayıtlı olan esas şifre ünitenin tamamen işe yaramaz hale gelmesine sebep olur.

Şifre Kontrol Ünitesi Şifre kontrol ünitesi; kontağa yerleştirilmiş olan elektronik anahtarı tanıyarak (kodlu alıcı vasıtası ile) gizli şifreyi gönderir. Şifre tanındıktan sonra, motor kontrol ünitesi motorun çalıştırılmasına izin verir. Motor kontrol ünitesi, gizli şifreyi özel bir prosedüre uygun olarak kayıt eder. Şifre kontrol ünitesinin esas fonksiyonu, kontağa yerleştirilen anahtarı tanımaktır. Şifre kontrol ünitesi, motor kontrol ünitesi tarafından istendiğinde, aşağıdaki bilgileri gönderir. Bunlar;

  • Motorun ilk çalıştırılmasını ve normal olarak çalışmaya devam etmesini sağlayan esas anahtarın şifresidir.

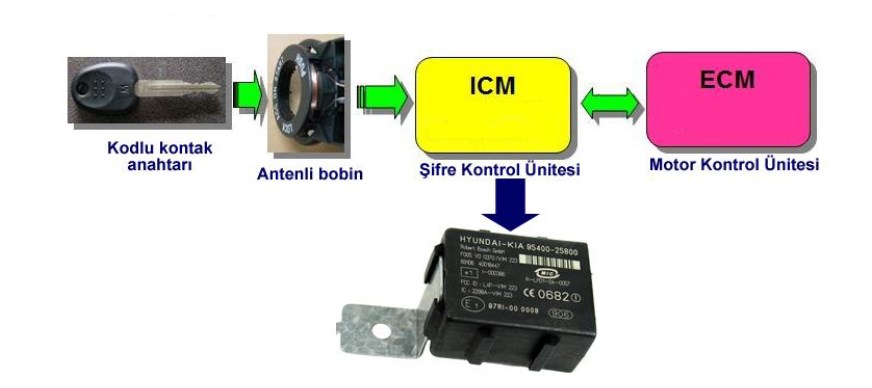

  • Motorun çalıştırılmasını önleyen diagnostik şifredir. Alttaki resimde şifre kontrol ünitesi görülmektedir.

Şifre Kartı Şifre kartı aşağıdaki şifre numaralarını içerir:

1- Elektronik şifre; test cihazı veya gaz pedalı kullanılarak, motorun acil durumda çalıştırılması prosedürü için gereken 5 rakamlı şifre numarasıdır.

2- Mekanik şifre; eğer gerekiyor ise yedek anahtar yapılması için gereken kot numarasıdır. Kartın diğer tarafında alarm ve uzaktan kumanda şifrelerini (password) belirten etiketlerin yapıştırılması için iki adet boş yer bulunur.

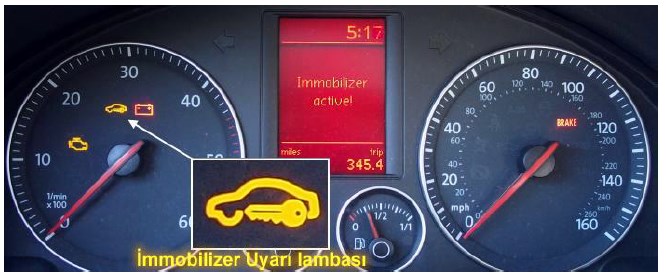

Uyarı Lambası Şifre sistemi uyarı lambası gösterge tablosu üzerinde yer alır ve şifre kontrol ünitesi tarafından kumanda edilir. Kontak anahtarı MAR pozisyonuna çevrildiğinde, uyarı lambası aşağıdaki durumlardan birini belirtir:

1- Kısa bir süre (0,7 sn) yanma ve daha sonra sönme: Anahtar tanınıyor, sistem doğru olarak çalışıyor.

2- Yanıp sönme: Enjeksiyon kontrol ünitesi ve şifre sistemine kaydedilmemiş (sistem boş).

3-  Sürekli yanma: Eğer kontak anahtarı MAR pozisyonuna çevrildiğinde uyarı lambası sürekli olarak yanar ise aşağıdaki belirtilen durumlardan biri mevcuttur.

  • Anahtar, şifre elektronik kontrol ünitesi tarafından tanınmıyor.
  • Seri bağlantı yapılmamış veya enjeksiyon ve şifre kontrol üniteleri arasında bağlantı kurulamıyor.
  • Anahtarın yeniden programlanması işlemi doğru olarak yapılmamıştır.

Araç hareket halinde iken veya ilk çalıştırma esnasında şifre uyarı lambasının geçici ya da sürekli olarak yanması, sistemin kesin olarak arızalı olduğu anlamına gelmez. Ancak belirli durumlarda, aracın bir hırsız tarafından kurcalandığı anlamına gelebilir. Eğer bu durum ortaya çıkarsa, sistemin uygun şekilde test edilebilmesi için, aracın ve motorun durdurulması, kontak anahtarının önce stop konumuna ve sonra tekrar MAR konumuna çevrilmesi gereklidir. Bu durumda, şifre sistemi uyarı lambası yanmalı ve yaklaşık 1 saniye sonra sönmelidir. Eğer bu işlem yapıldıktan sonra uyarı lambası yanmaya devam ediyor ise en az 30 saniye süre ile stop konumunda beklemeli ve işlem tekrarlanmalıdır. Bu işlemden sonra da, kontak anahtarı MAR konumuna çevrildiğinde uyarı lambası hala yanıyor ise şifre sistemi arıza testlerini yapılmalıdır (Alttaki Şekil).
