Karbon Kanister Valfi (Elektronik Kontrollü Yakıt Buharı Geri Kazanımı)


Karbon Kanister Valfi (Elektronik Kontrollü Yakıt Buharı Geri Kazanımı)

Karbon kanister elektrovanasının (selenoid/manyetik valf) görevi, emisyon kontrol sisteminin bir parçası olarak yakıt deposundaki yakıt buharının atmosfere kaçmasını önlemektir. Bu nedenle aktif karbon filtresi tarafından çekilip emme manifolduna yöneltilen yakıt buharı miktarını, kontrol ünitesi (ECU) aracılığı ile kontrol altına almak amaçlanmıştır. Yakıt buharlarının, karışımı aşırı şekilde zenginleştirmesini önlemek için besleme olmadığında karbon kanister elektrovanası kapalı kalmaktadır. ECU karbon kanister elektrovanasına aşağıdaki şekilde kumanda eder:

1- İlk çalıştırma esnasında karbon kanister elektrovanası yakıt buharlarının karışımının aşırı şekilde zenginleştirmesini önlemek için kapalı kalır. Bu durum motor sıcaklığı önceden belirlenmiş bir eşik derecesine (65 °C civarı) erişinceye kadar kalır.

2- Motor ısındığında ECU karbon kanister elektrovanasına sinyalin boş/dolu oranına göre açılmayı düzenleyen bir kare dalga sinyal yollar.

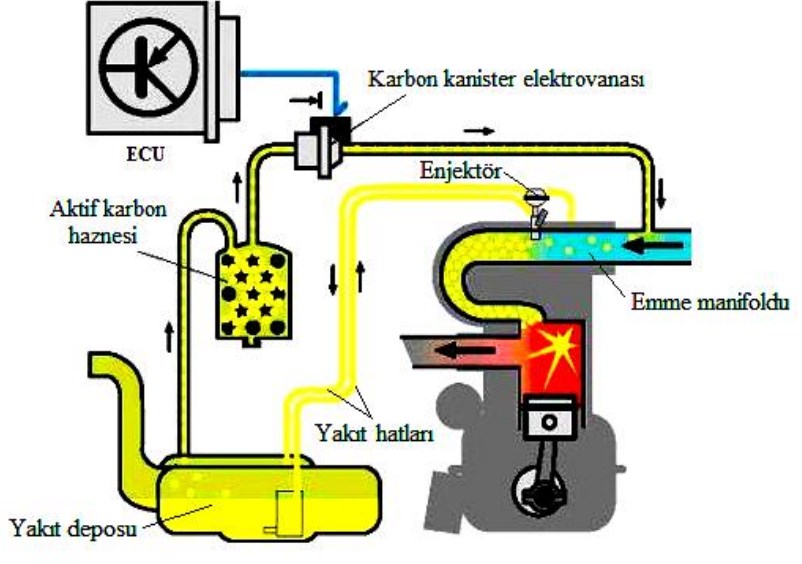

Karbon kanister elektrovanasına ECU tarafından kumanda edilmesi

Bu şekilde ECU karışım konsantrasyonunda önemli değişiklikler oluşmasını önlemek üzere gönderilen yakıt buharının miktarını kontrol altına alır.

Karbon Kanister Valfi Yapısal Özellikleri

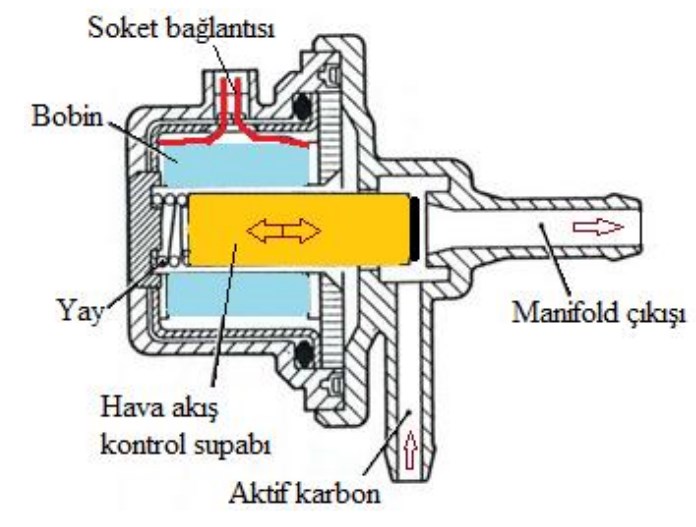

Karbon kanister elektrovanasının yapısı

Karbon kanister elektrovanası, taşıt üzerinde emme manifolduna yakın bir yerde bulunur. Yakıt deposunda oluşan yakıt buharını, aktif karbon filtresi üzerinden geçirerek atmosfere atılmadan emme manifolduna ulaştırılmasını sağlayan ve ECU ile kumanda edilen bir elektrovanadır. Yakıt deposundaki benzin buharlaşıp basıncı yükseldiğinde çok amaçlı valf açılarak yakıt buharının aktif karbon filtresine dolması sağlanır. Aktif karbon filtrenin içerisindeki karbon, yakıt (benzin) buharını emerek atmosfere kaçmasını engellemiş olur. Sistemde bulunan karbon kanister elektrovanası, motorun çalışma durumuna göre ECU kontrolünde açılarak veya kapalı tutularak yakıt buharının emme manifolduna giden yoluna kumanda eder. Yanması için motora ulaştırılan yakıt buharı, yakıt/hava karışımı oranında kısa süreli bir değişime neden olmaktadır. Karışım oranındaki bu değişim lamda sondası ayarlaması yoluyla düzenlenir.

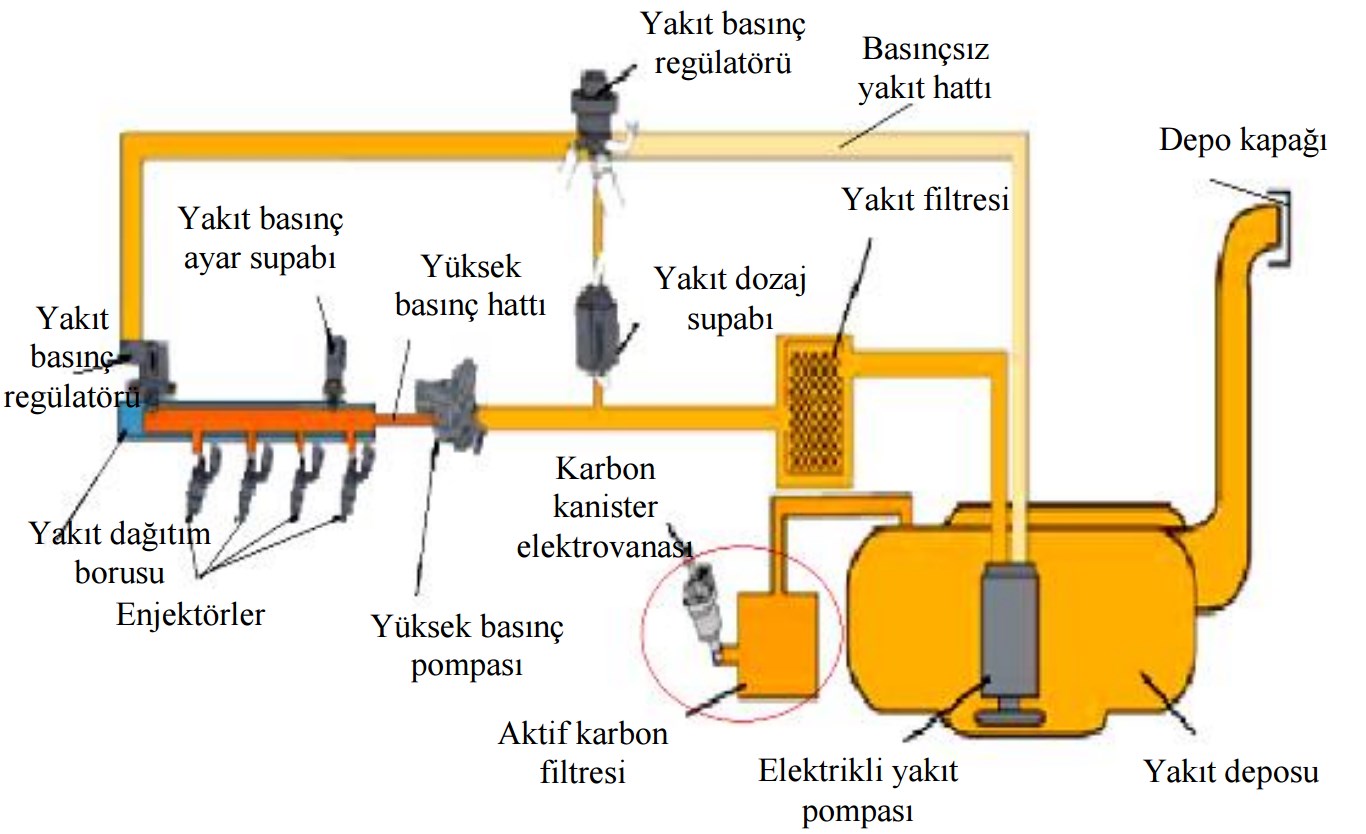

Yakıt sistemi içerisinde karbon kanister valfinin ve aktif karbon filtresinin yeri

Aynı şekilde aşırı sıçramalar (dalgalanmalar) ve sıcaklık artışı yakıtı buharlaştırarak yakıt deposundaki basıncı yükseltir. Yakıt deposu basıncı belirli bir değeri (Genellikle 0,3 bar civarındadır.) aşınca iki yönlü havalandırma valfi yay tansiyonunu yenip valfi iterek deponun havalanmasını sağlar. Araçlarda yolculuk esnasında ve özellikle motor soğukken ilk çalışma esnasında yakıt deposu yakıt tüketiminden dolayı yavaş yavaş boşalır. Bu da yakıt tank hacminin azalmasına neden olur. Benzer şekilde yolculuk sonunda havanın soğuması veya geceleri sıcaklığın düşmesi nedeniyle yakıtın sıcaklığı düşer. Yakıttaki sıcaklık düşmesi de yakıtın hacmini azaltır. Yakıt tankında basıncın düşmesi tankın içerisinde bir vakumun oluşmasına neden olur. Vakum alınmazsa yakıt tankının içeri doğru büzülmesine (çökelmesine) neden olur. Bunun sürekli ve şiddetli olması yakıt deposuna zarar verir. Vakumu önlemek için iki yönlü havalandırma valfinde (çok amaçlı valf) içeri doğru açılan lastik bir valf vardır. Bu valf depodaki basınç 0,1 bar’ın altına düştüğünde havanın içeri girmesine müsaade eder. Motor rölantide çalışken veya dururken, kesici valfin diyaframına vakum etki etmeyeceğinden kanisterden yakıt buharı emme manifolduna giremez ve yakıt tankından buharlaşan yakıt geniş havalandırma borusundan en yüksek noktaya kadar yükselir. Bu esnada soğuk ve geniş olan dolgu boğazının yüzeyinin etkisiyle yakıt buharının bir kısmı yoğunlaşarak tekrar depoya akar, geri kalanlar ise buharlaşma basıncının etkisiyle yakıt buhar hattı yolu ile kanistere gider. Kanisterde bulunan aktif karbonlar aynen bir sünger gibi yakıt buharını emer.

Aktif karbon filtresi

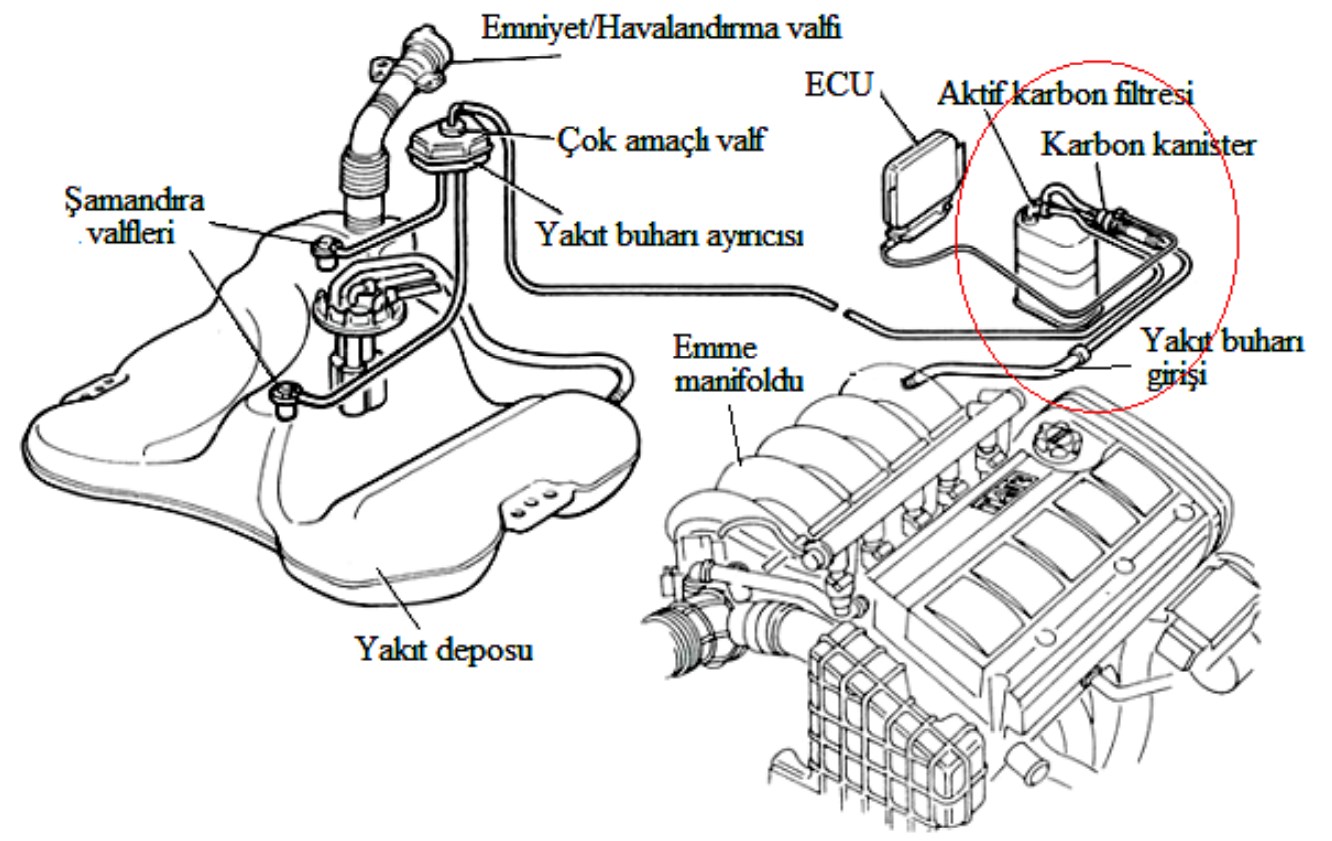

Yakıt buharı geri kazanım sistemi

Aktif karbon filtre, yakıt deposunda buharlaşan yakıt buharlarının depolanmasını ve yakıt deposunda vakum oluştuğu zaman da çok amaçlı valf üzerinden deponun havalanmasını sağlar. Yakıt deposunda bulunan yakıtın üzerindeki hava basıncı ve çevre ısısına bağlı olarak çeşitli miktarlarda yakıt buharı oluşmaktadır. Aktif karbon filtre sistemi sayesinde çevreye zararlı etkisi olan bu HC (hidrokarbon) emisyonlarının atmosfere atılması engellenir.

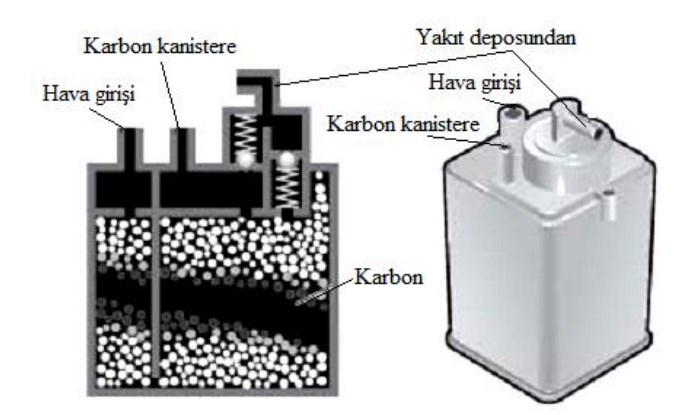

Aktif karbon filtresinin yapısı

Karbon Kanister Valfi Çalışması

Depo içerisindeki yakıt buharları, deponun en yüksek noktasından çok amaçlı valf üzerinden miktarı azaltılmış olarak aktif karbon filtresine ulaşır. Aktif karbon filtresinde gazlar (yakıt buharları) karbon parçacıkları tarafından bir sünger gibi emilerek depolanır. Motor, belirli bir sıcaklığa (yaklaşık 65 0C) ulaştıktan sonra ve lamda düzeltmesi aktif hâldeyken ECU tarafından karbon kanister elektrovanasına kumanda edilerek aktif karbon filtre içerisinde depolanan yakıt buharları yanma işlemi için emme manifolduna gönderilir. Sistemdeki selenoid valfler (supaplar) sayesinde ve emme manifoldunda vakum varken yakıt buharlarının depodan emilmesi engellenerek öncelikle aktif karbon filtresinin çabucak boşaltılması sağlanır. Aksi durumlarda (valflerde arıza olması veya elektrik akımının kesik olması gibi) aktif karbon filtresi kapalı kalır ve boşaltılamaz.

Kaynak: Megep
