Taramalı Elektron mikroskobu (SEM) Nedir? Ne İşe Yarar? Nasıl Çalışır?

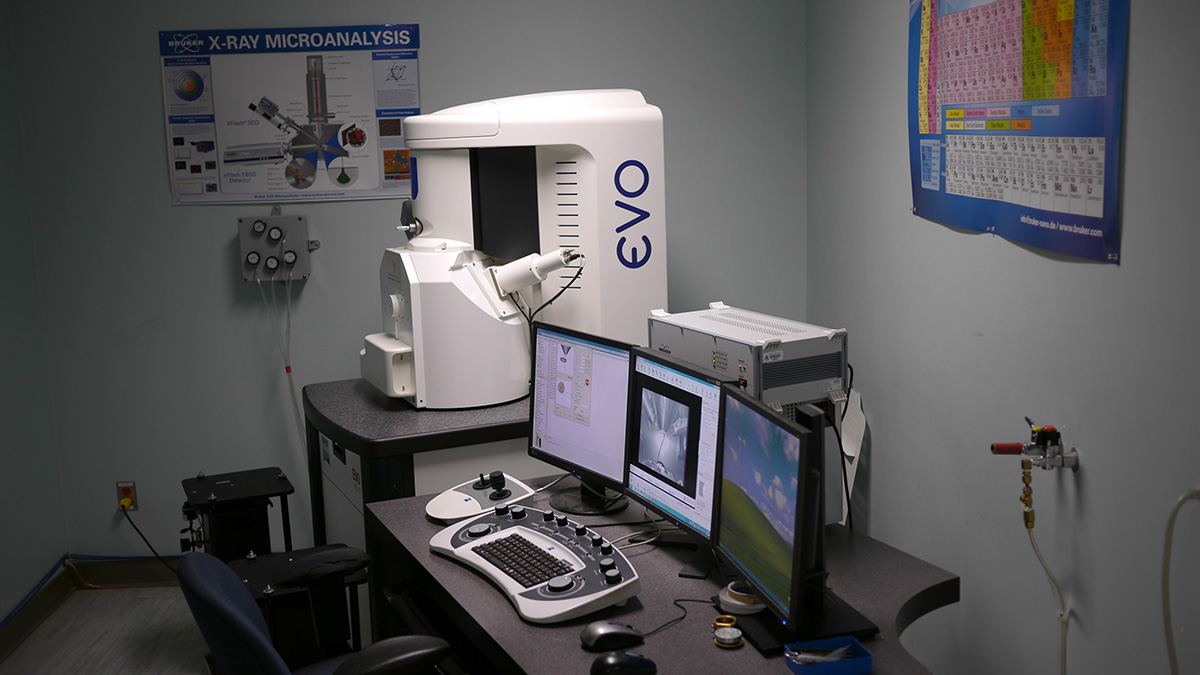

Taramalı Elektron mikroskobu (SEM), elektronları kullanarak örnek yüzeyinden yüksek çözünürlüklü görüntü alınmasını sağlayan sistemlerdir. SEM, örnek yüzeyinin üç boyutlu görüntülerinin  belirlenmesinde son derece kullanışlı bir yöntemdir. 1930 yılında Manfred Von Ardenne bu yöntemin bulunuşunda öncülük etmiştir. Charles Oatley SEM cihazını ilk olarak ticari hale getirmiştir.

Temel olarak Taramalı elektron mikroskobu, Tungsten,  Lantan hekza borit katottan veya alan emisyonlu (FEG) gun’dan ortaya çıkan elektronların kullanımı incelenecek malzeme yüzeyine gönderilmesi sonucu oluşan etkileşmelerden yararlanılması esasına dayanır. SEM’ler genel olarak bu elektron enerjisi 200-300 eV dan 100 keV a kadar değişebilir.  Bu amaçla, yoğunlaştırcı elektromanyetik mercekle (condenser lense) toplanan, objektif mercekle  odaklanan elektron demeti, yine elektromanyetik saptırıcı bobinlerle örnek yüzeyinde tarama işlemini (scanning) gerçekleştir. Bir taramalı elektron mikroskobunda görüntü oluşumu temel olarak; elektron demetinin incelenen örneğin yüzeyi ile yaptığı fiziksel etkileşmelerin (elastik, elastik olmayan çarpışmalar ve diğerleri) sonucunda ortaya çıkan sinyallerin toplanması ve incelenmesi prensibine dayanır.

Bunlardan ilki, gelen elektron demetindeki elektronların, malzemedeki atomlarla yapmış olduğu elastik olmayan çarpşıma sonucu (yani, örnek yüzeyindeki atomlardaki elektronlara enerjilerini transfer ederek) ortaya çıkan ikincil elektronlardır (secondary electrons). Bu elektronlar örnek yüzeyinin yaklaşık 10 nm’lik bir derinliğinden ortaya çıkarlar ve bunların tipik enerjileri en fazla 50 eV civarındadır. İkincil elektronlar fotoçoğatıcı tüp yardımıyla toplanıp, örneğin tarama sinyali konumuyla ilişkilendirilerek yüzey görüntüsü elde edilir.

Elektron demeti ile incelenen örnek yüzeyindeki malzeme arasındaki etkileşmede ortaya çıkan diğer bir elektron grubu ise geri saçılma elektronları (backscattered electrons) adı verilen elektronlardır (bu elektronlar, yüzeye gelen elektron demeti ile yaklaşık 1800 açı yapacak biçimde saçılırlar). Geri saçılma elektronları, yüzeyin derin bölgelerinden (yaklaşık 300 nm’ye kadar) gelen daha yüksek enerjili elektronlardır. Bu enerjideki elektronlar bir fotoçoğatıcı tüp tarafından tepit edeilemeyecek kadar yüksek enerjiye sahip olduklarından, genellikle quadrant foto dedektörlerle (yani katıhal dedektörleri) yardımıyla tespit edilir. Bilindiği üzere bu tür dedektörler üzerine gelen elektronların indüklediği elektrik akımın şiddetine göre çıkış sinyali verirler (kısaca hatırlatmak gerekirse, incelenecek örnekteki yüksek atom numarasına sahip bir atomdan saçılan elektronun enerjisi küçük atom numaralı bir atomdan saçılana göre daha yüksektir). Sonuç olarak ikincil elektronlar incelenen örneğin kompzisyonu hakkında bilgi verir.

Gelen elektron demetinin incelenen örnek yüzeyi ile yapmış olduğu diğer bir etkileşme ise (yaklaşık 1000 nm derinlik civarında), karakteristik X ışınlarının çıktığı durumdur (enerjileri keV mertebesindedir). Buna göre örneğe çarpan elektron, örnekteki atomun iç yörüngesinden bir elektron kopmasına neden olunca, enerji dengelenmesi gereği bir üst yörüngedeki elektron bu seviyeye geçer ve geçerken de ortama bir X ışını yayar ve buna da karateristik X ışını adı verilir.  Bu X ışını mesela 10 mm2 çapındaki bir Si (Li) dedektörle algılanır, ortaya çıkan sinyal yükselticiye, oradan çok kanallı analizöre ve daha sonra da SEM sistemin bilgisayarına gönderilir. Sonuçta ortaya çıkan karakteristik X ışını (ki bu ışının enerjisi her atoma özeldir), SEM’de incelenen malzemenin element bakımından muhtevasının nitel ve nicel olarak tespit edilmesine yardımcı olur.

Kaynak: http://www.taek.gov.tr
