Ethernet Kartı Nedir? Nasıl Çalışır? Çeşitleri Nelerdir?

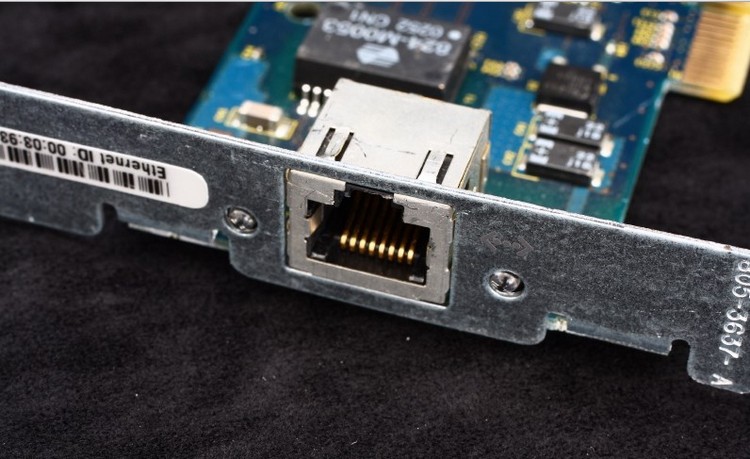

Bilgisayarlar arasında her türden verilerin transferini kablolar aracılığı ile taşıyabilmek için kısaca ağ denilen yapılar oluşturulur. Ağda bulunan makinelerin sayısı ve mesafelerine göre çok değişik yapı ve bağlantı oluşturulabilir. Yerel ağın oluşturulmasında kullanılan ve bilgisayarla arasındaki fiziksel bağlantıyı sağlayan kartlara ethernet kartı denir.

Ethernet kartları günümüzde genellikle anakart üzerinde tümleşik (onboard) şekilde gelmektedir. Haricî bir ethernet kartı anakart üzerindeki PCI yuvasına takılabildiği gibi taşınabilir USB girişli bir ethernet kartı var ise doğrudan arabirimlerden biri olan USB portuna takılabilir.

Ethernet kartı = Ağ kartı = NIC (network ınterface card) = LAN kartı

Ethernet Kartının Yapısı ve Çalışması

Ethernet kartı bilgiyi paketler hâlinde yollar. Bunun iki türlü faydası vardır. Birincisi büyük bir dosya transferi yapan bir bilgisayar, ağın tamamını uzun bir süre meşgul durumda tutmamış olur. İkincisi ise büyük bir dosya paketlere ayrılmamış olsaydı, aktarım esnasında bir bozulma olursa bu dosyanın tamamının yeni baştan   gönderilmesi manasına gelirdi. Oysa paketlere ayrılınca sadece bozuk olan parça tekrar gönderilir.

Ethernet veri paketinin yapısı sabittir. Her paket şu dört bilgiyi içerir:

  • Destination MAC adres:  Alıcının MAC adresi
  • Source MAC adres:  Gönderenin MAC adresi
  • Data : Gönderilecek veri
  • CRC code: Hata kodu. Gönderilen verinin bozulup bozulmadığını kontrol eden koddur.

Ethernet kartlarının sahip olduğu dünyada tekil olan ve 48 bit genişliğinde bir adresi vardır. Bu adrese MAC adresi denir.

Bir bilgisayarı bir ağa veya bilgisayara bağlamak için TP (Twisted Pair-Çift Bükümlü) veya koaksiyel kablo kullanılır. Günümüzde RJ-45 konnektörlü ethernet kartları kullanıldığı için buna bağlı olarak TP kablolar kullanılmaktadır. Bu kabloların içinde 4 çift bükümlü kablo bulunmaktadır.  Farklı tip iki cihazın birbirine bağlanırken düz-standart-straight, aynı tip cihazların birbirine bağlanmasında ise cross-çapraz kablo kullanılır.

Ethernet Kartı Çeşitleri

Konnektör yapılarına göre ethernet kartları:

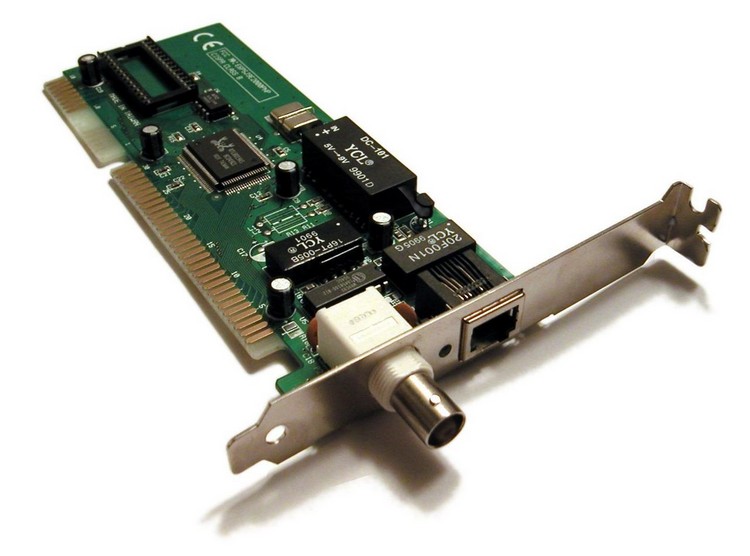

BNC konnektörlü ethernet kartları: Eski teknoloji olan BNC konnektörlü kartlar, koaksiyel kablo kullanan ethernet kartlarıdır. En fazla 10 Mbps veri iletimini sağlar.

bnc connector ethernet

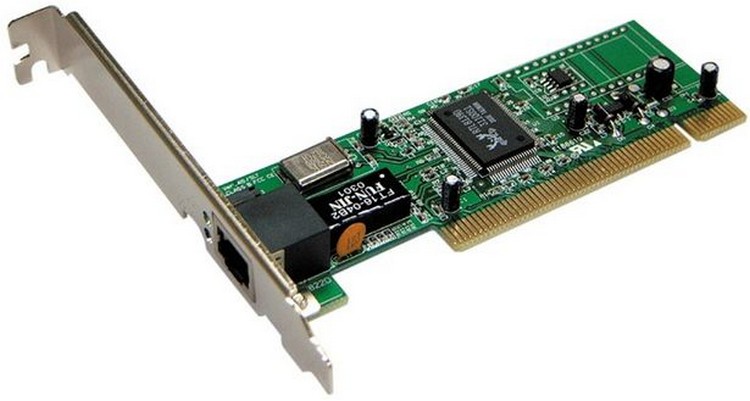

RJ-45 konnektörlü ethernet kartları: Bükülü kablo çifti kullanan ethernet kartlarıdır. EIA/TIA 568A ve EIA/TIA 568B olmak üzere iki standardı vardır. Çift bükümlü kablonun ucuna RJ-45 konnektörü takılır. 10, 100, 1000 Mbps hızlarında veri iletimini sağlar.

rj45 ethernet kart

Veri iletim hızlarına göre ethernet kartları:

Günümüzde RJ-45 konnektörlü ethernet kartları üretilmektedir. Bu kartlar 10 Mbps, 10/ 100 Mbps, 1000 Mbps gibi farklı veri iletim hızlarına sahiptir.
